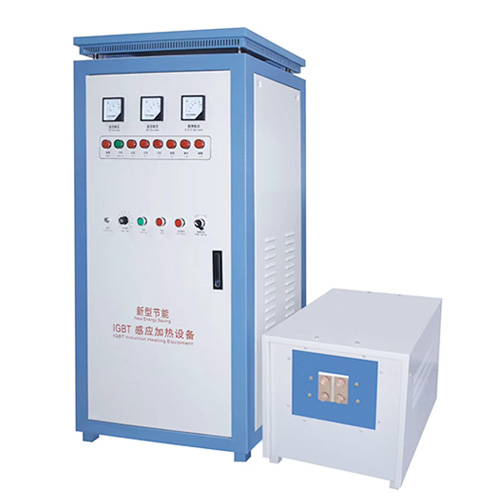

高頻感應加熱機目前已經被廣泛的應用在了工業(yè)加工和制造領域，由于加工效率高、器件受熱均勻而廣受歡迎。將會對高頻加熱電源的機體內部結構進行簡要的分析。

　　目前市面上的高頻加熱電源主要結構是整流電路、濾波電路和逆變電路。高頻加熱的負載是感應線圈和被加熱工件，它們可等效為一個電感和電阻串聯，負載呈感性。實際使用中為了提高功率因數和逆變器的輸出功率，一般采用加補償電容的方法，使補償后的負載在電源的工作頻率上諧振。但是任何導體在被加熱時其電阻率和導磁率都會發(fā)生變化，尤其是在居里點附近。電源的頻率會隨負載的變化而變化。

　　在進一步的細分過程中，我們可以根據機體的補償形式，將目前市面上的高頻加熱電源分為兩種，即并聯諧振式和串聯諧振式。并聯諧振式的加熱電源在工作過程中所采用的逆變器是并聯諧振逆變器，其負載為并聯諧振負載。通常需電流源供電，在高頻加熱中，電流源通常由整流器加一個大電感構成。由于電感值較大，可以近似認為逆變器輸入端電流固定不變。交替開通和關斷逆變器上的開關器件就可以在逆變器的輸出端獲得交變的方波電流，其電流幅值取決于逆變器的輸入端電流值，頻率取決于開關器件的開關頻率。

　　在了解了并聯諧振式的加熱電源運行原理后，我們再來看一下串聯諧振式的加熱電源的運行原理。與并聯諧振式加熱電源不同的是，串聯諧振式的加熱電源在工作過程中所采用的逆變器是串聯諧振逆變器，其負載為串聯諧振負載，通常需電壓源供電。在感應加熱中，電壓源通常由整流器加一個大電容構成。由于電容值較大，可以近似認為逆變器輸入端電壓固定不變。交替開通和關斷逆變器上的開關器件就可以在逆變器的輸出端獲得交變的方波電壓，其電壓幅值取決于逆變器的輸入端電壓值，頻率取決于器件的開關頻率。
